Antenna GPS e GSM combinata ad alto guadagno per la navigazione del veicolo

Acquista l'antenna GPS e GSM combinata ad alto guadagno per la navigazione del veicolo direttamente dalla nostra fabbrica. Qualità garantita e prestazioni ottimali.
Richiede una citazione

Dettagli prodotti

Informazioni di Base.

Model No.
DL-CA-014
Antenna Base
Antenna High Gain
Natura dell′operazione
Ricezione Antenna
Sturcture Form
Antenna Wire
Dimensionalità
Two-Dimensional Antenna
dimensioni
102*22*61 mm
montaggio
attaccamento
peso
150 g.
connettore
SMA/BNC/MCX/MMCX/SMB/Fakra/Gt5
colore
nero
cavo
Rg-174
polarizzazione
Rhcp
Pacchetto di Trasporto
Reel/Bag/Box/Carton
Origine
Guangzhou
Codice SA
8529109090
Capacità di Produzione
100000/Day

Descrizione del Prodotto

Antenna GPS e GSM combinata ad alto guadagno per la navigazione del veicolo

Specifiche meccaniche
Dimensioni (mm) 102*22*61 mm Montaggio Adesivo / magnetico 3M
Peso(g) <135 Connettore USB/SMA/BNC/MCX/MMCX/SMB/FAKRA/GT5
Colore Nero Cavo RG174 - 3 m.

Condizioni
Condizioni di lavoro Temperatura: -40ºC~+85ºC
Umidità relativa: 95%~100%
Condizioni di conservazione Temperatura: -40ºC~+85ºC
Umidità relativa: 95%~100%

Caratteristiche dell'antenna
No Articolo Specifiche Tolleranza ambientale post
1 Gamma di frequenza di ricezione (MHz) 1575.42±3 ±2.5
2 Frequenza centrale (MHz)
(Con piano SpuareGND da 30 mm)
1575.42 ±3.0
3 Larghezza banda (MHz)  ( perdita di ritorno≤-10dB) ≥10
4 V.S. W.R.(in frequenza centrale) ≤1.5
5 Guadagno (Zenith) (dBi tip)
(Con piano GND quadrato da 70 mm)
4.5 ±0.5
6 Rapporto assiale  (con piano GND quadrato da 70 mm) 3,0 dB ±0.2
7 Polarizzazione Circolare per la mano destra -----
8 Impedenza(Ω) 50 -----
9 Coefficiente di temperatura frequenza  (ppm/ºC) 0±10 -----

Caratteristiche dell'amplificatore
No Articolo Specifiche
1 Intervallo di frequenza di ricezione 1575.42±3 MHz
2 Guadagno LAN 28±1 dB
3 In frequenza centrale ≤2.0
4 Rumore Figura <2.0
5 Tensione di alimentazione 3~5 V.
6 Consumo di corrente 12±1 ma@3 V C.C.

Test ambientali
No   Prestazioni a temperatura normale Deviazione delle prestazioni della prova ad alta temperatura Deviazione delle prestazioni della prova a bassa temperatura
1 Guadagno LNA  28±1 dB          ±2          ±2
2 V.S.W.R
(In frequenza centrale) ≤2.0
        ±0.3         ±0.3
3 Rumore Figura  <2.0         ±0.3         ±0.3

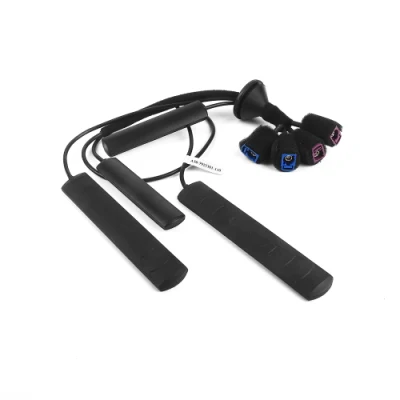

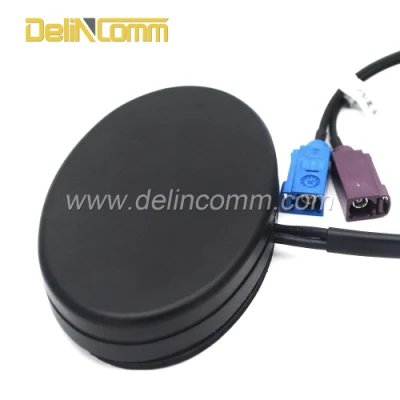

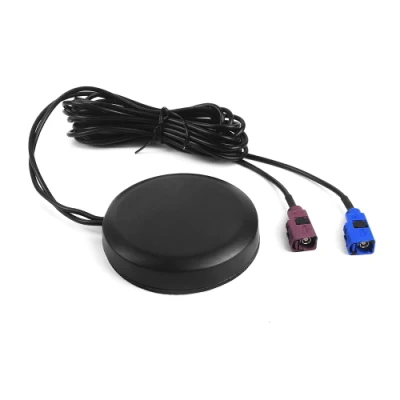

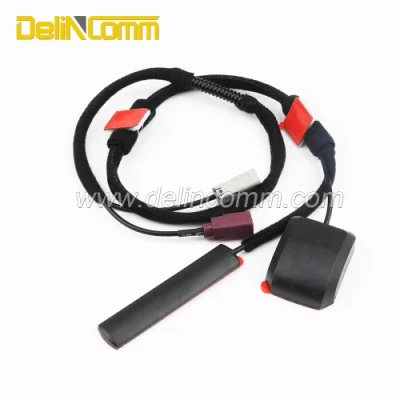

High Gain Vehicle Navigation Antenna GPS&GSM Combined Antenna High Gain Vehicle Navigation Antenna GPS&GSM Combined Antenna High Gain Vehicle Navigation Antenna GPS&GSM Combined Antenna High Gain Vehicle Navigation Antenna GPS&GSM Combined Antenna High Gain Vehicle Navigation Antenna GPS&GSM Combined Antenna
