Connettore F RF a compressione RG6 per cavo coassiale

Connettore F RF a compressione RG6 per cavo coassiale: prodotto di alta qualità direttamente dalla nostra fabbrica. Scopri la nostra gamma di connettori per cavi coassiali.
Richiede una citazione

Dettagli prodotti

Informazioni di Base.

Model No.
PH6-5001
VSWR
Dritto
Media pressione
500V
Marca
OEM
cavo per
cavo rg6
materiale
lega di zinco o ottone nichelato
applicazioni
cavi assemblati/cavi catv/set-top box
impermeabile
con o-ring
Pacchetto di Trasporto
50PCS/Bag or 100PCS/Bag
Specifiche
brass
Marchio
PHAETON
Origine
China
Codice SA
85299090
Capacità di Produzione
100, 000PCS/Month

Descrizione del Prodotto

Connettore f in nichel nero ad alte prestazioni compresso per cavo RG6

  • Universale, quindi funziona con tutti i cavi RG-6 (60% attraverso Quad)
  • Connettore di compressione con o-ring doppi
  • Struttura in ottone
  • Confezione da 100
  • Conforme alle specifiche SCTE

Specifiche del prodotto

Larghezza di banda: Da 0 MHz a 3 GHz

Impedenza: 75 Ohm

Perdita di ritorno: Minimo da -30 dB a 3 GHz

Perdita di inserzione: DA MENO di 10 db a 3 GHz

Efficacia di schermatura: Con un'attenuazione di 25 dB

Temperatura di esercizio: Da -40° F a +140°F (da -40°C a +60°C)

Ritenzione del cavo: Minimo 45 lbs

Soddisfa o supera tutte le specifiche SCTE

Impedenza caratteristica

75Ω

Intervallo di temperatura

-65~+165°C.

Gamma di frequenza

DC~1 GHz

Tensione di esercizio

≤170 V.

Forza di ritenzione del conduttore centrale

≥0.2 N

Vibrazione

100 m/s2  (10~500 Hz)

Resistenza del conduttore

Conduttore centrale

≤ 10 mΩ

Conduttore esterno

≤ 5 mΩ

Durata

Cicli di accoppiamento

≥500

Tensione di resistenza

≤500 V rms

Rapporto d'onda in tensione

Dritto

≤1.20

Angolo retto

≤1.30



Nome parti

Materiale

Placcatura

Materiale e placcatura

Corpo

Ottone

Nichelato

Contatto pin

Ottone

Placcato oro o argento

Contatto resiliente

Bronzo stagnato

Placcato oro o argento

Isolatori

PTFE

-

Guarnizioni

Gomma siliconica

-

Boccole a crimpare

Lega di rame

Nichelato o placcato oro

Standard applicabile

IEC 60169-24

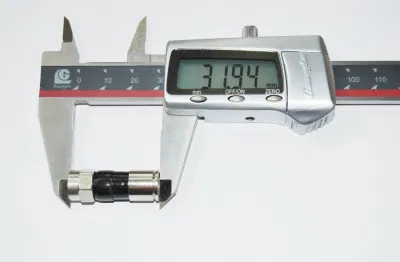

Disegno:

RG6 Compression RF Connector for Coaxial Cable

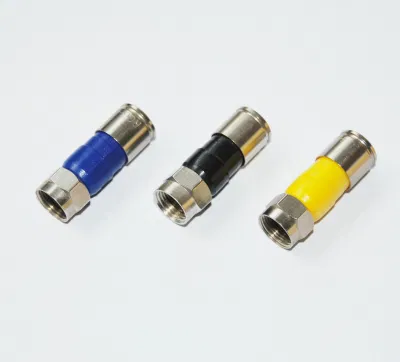

Immagini
RG6 Compression RF Connector for Coaxial Cable


RG6 Compression RF Connector for Coaxial Cable

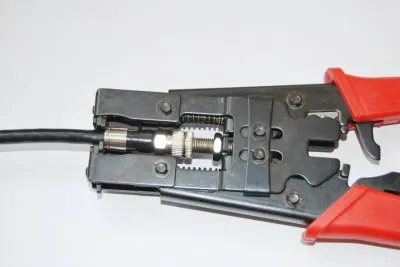

Applicazione:
RG6 Compression RF Connector for Coaxial Cable

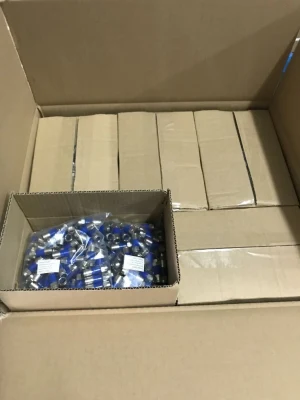

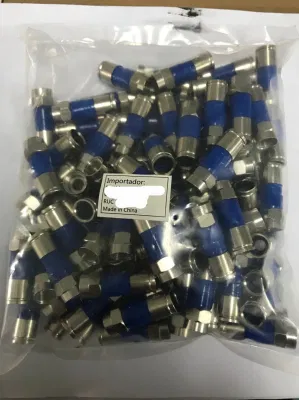

Pacchetto  :
RG6 Compression RF Connector for Coaxial Cable

RG6 Compression RF Connector for Coaxial Cable

Officina

:
RG6 Compression RF Connector for Coaxial Cable
